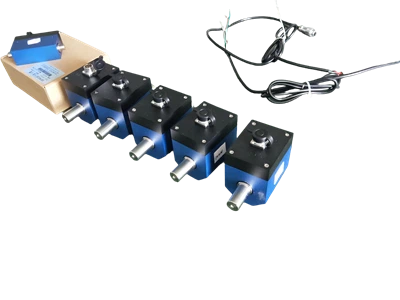

Dynamischer Mikro-Drehmomentsensor In-line-Drehmomentwandler mit 0–5 Nm

Modell: DTS-03D

Anderer Name: Inline-Drehmomentwandler

◆ Funktionen und Anwendungen

Der kleine Drehmomentsensor ist ein neues Produkt, das von unserem Unternehmen auf der Grundlage der speziellen Dehnungsbrückentechnologie entwickelt wurde und für alle Arten von Drehmomentmessungen mit kleinem Volumen und hoher Geschwindigkeit geeignet ist.

Das Produkt gibt ein Frequenzsignal von 5 bis 15 kHz oder ein Stromsignal von 4 bis 20 mA aus und eignet sich für die Übertragung über große Entfernungen.

Dieses Produkt ist klein, einfach zu verwenden und zu installieren und verfügt über eine starke Signal- und Entstörungsfähigkeit

Das Produkt ist berührungslos, verschleißfrei und hat die höchste Geschwindigkeit von 8000-18000 U/min, geeignet für langfristige-Hochgeschwindigkeitsbedingungen-

◆ Abmessungen:

product-639-472

Anwendungen:
Der dynamische Drehmomentsensor der DTS-Serie ist ein genaues Messgerät für Drehmoment und mechanischen Stromverbrauch. Hauptsächlich angewendet in
1.1 Elektromotor, Motormotor, Verbrennungsmotor und andere rotierende Geräte.
1.2 Lüfter, Wasserpumpe, Drehmomentschlüssel
1.3 Zug, Auto, Traktor, Flugzeug, Schiff, Bergbaumaschine
1.4 Wasserrecyclingsystem
1,5 Viskosimeter
1.6 Prozessindustrie
1.7 Kalibrierung des Drehmomentschlüssels

◆ TTechnischer Parameter

Index	Parameterspezifikationen
Reichweite(NM)	0.1-5
Stromversorgungsspannung	± 15 V DC (Frequenzsignalausgang), 24V DC (Spannungs- oder Stromsignalausgang)
Drehmomentsignal	5–15 kHz (Amplitude von 12 V, 0,0,10 kHz), 4–20 mA, 1–5 V, 0–10 V RS485, RS232(optional)
Geschwindigkeitssignal	30 kHz, 4–20 mA, 0–10 V Gleichstrom
Geschwindigkeitsbereich	0~1000,3000,6000,8000 15000,18000U/min
AGenauigkeit	±0.25%
Jahresstabilität	0,25 % / Jahr
Isolationswiderstand	Größer oder gleich 2000 MΩ (100 VDC)
Umgebungstemperatur	-20~60 Grad
relative Luftfeuchtigkeit	0-90 % relative Luftfeuchtigkeit
Überlastfähigkeit	150%
Frequenzgang	1ms
Selbstdarstellung	Optional

Drahtverbindung

8-poliges Kabel Elektrischer Anschluss (Ausgangssignal und Kommunikation existieren gleichzeitig)
Stromversorgung	Pin 5	Rot	Power Vin +
Stromversorgung	Pin 6	Schwarz	Power Vin -
Signal			Impuls / Strom / Spannung		Pulsunterschied
	Pin 3	Grün	Drehmoment		Drehmoment A+
	Pin 4	Gelb	Geschwindigkeit drehen		Geschwindigkeit B+
	Pin 1	Weiß	Signal-(GND)		Drehmoment A-
	Pin 2	Blau	Nicht		Geschwindigkeit B-
Kommunikation			RS485	RS232	DÜRFEN
	Pin 7	Braun	A+	TxD	H+
	Pin 8	Grau	B-	RxD	L-
Signal- (gemeinsames Ende) muss weißen GND verwenden, kann keine Eingangsstromversorgung verwenden-
Vin- ist nicht gleich GND, es gibt einen Spannungsunterschied

Optionales Zubehör

	Drehmomentmesser, Anzeige Zubehör: Installationswerkzeuge Nur Drehmomentwertanzeige Kabel; Drehmomentsensorkabel Optional: Unterstützt RS232
	Geschwindigkeitsmesser Zubehör: Installationswerkzeuge Nur Geschwindigkeitswertanzeige Kabel: Drehmomentsensorkabel Optional: RS232.
	Kupplungen Aluminium für kleine Kapazität Legierter Stahl für mittlere Kapazität Edelstahl für große Kapazität
	PC-Software 1, Unterstützung der Datenanzeige, Speicherung, Download. 2. Kann Drehmoment-, Geschwindigkeits- und Stromverbrauchsdaten anzeigen, wenn das daran angeschlossene Messgerät diese Funktionen unterstützt.
	Sender: Zur Umwandlung des MV/V-Ausgangs in einen analogen Ausgang, z. B. 0–5 V/0–10 V/4–20 mA
